小管超声波流量计
现代工业对液体小管超声波流量计的需求不断增加，即食品、饮料、制药、实验室、医疗和工业领域对小流量液体的改进测量。这种流量计的要求是它们必须在很宽的流量范围内工作，最好是与被测液体无接触的夹钳式测量。
在过去，这类型得超声波流量计在市场几乎是没有存在的，普通外夹式流量计在管径低于40mm后安装和测量数据的体验都是断崖式下降，而一些国外的小管流量计价格高得离谱，动则大几千的售价让人望而却步，且大部分还要与被测液体接触。
本文将会介绍一款迅昇夹钳式安装的超小管超声波流量计“SUNCENT-X3”，该流量计由30+年超声波流量计经验的研发团队设计制作。可测量流速在0.1m/s~5.0m/s范围内的各种酸、化学溶剂、酒精、水等，在不锈钢管、碳钢管、铜管和PVC塑料管等管道有着优秀的测量数据，其中分体式X3更是能测量最小Φ9.53管径的PFA/PU软管，为半导体、化工行业解决了设备被腐蚀的麻烦。
小管径流量计的难点
首先，如果采用直径光束，则上游和下游方向之间传输时间差的定义方程具有比例常数，其中包括管的直径。因此，随着管径变小，给定速度的通过时间差成比例地变小。这通常通过采用多次反射或更常见的轴向流量计来克服，其中测量传输时间差的长度是与直径尺寸解耦的轴向长度，但是多次反射又会导致测量的数据精度相差巨大。

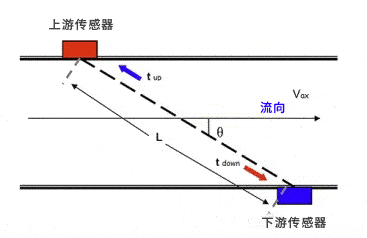

下图显示了通道横截面为圆形的直径流量计的操作。超声波从上游传感器发射并由下游传感器接收以测量上游的传播时间。第二个超声波从下游传感器 发射并由上游传感器接收以测量下游的传播时间。
ΔT=T1-T2=2.v.cosθ.l/c2
其中 ΔT 是传输时间的差异；T1 是从上游传感器到下游传感器的传播时间；T2 是从下游传感器到上游传感器的传播时间；v 是沿管道测量的平均轴向速度；θ 为传播方向与管道轴线的夹角；l 是传感器之间的直线长度，c 是被测流体中的声速。因此：
v=c2.ΔT/2.cosθ.l
然后使用沿梁测量的平均速度来计算穿过通道横截面的平均速度，从而计算通过通道的流体流速。
小管超声波流量计有什么好处？
在许多生产制作过程中，标准管道所能承受的流速压力远远是要大于实际测量的流速压力的，所以为这种管道设计制作的超声波流量计通常很难测量到低压低流速的数据，除非流量计具有非常强大的最大流量和最小流量感应器，
在这个流量范围内运行的小管超声波流量计，可获得更好的结果，尤其是当过程随时间变化时。这一概念在中试装置应用中尤其如此，例如添加剂注射，其中化学品以低浓度配置，有时低至每小时0.2升。
而且在实际应用场景中，有许多位置和管径大小是无法安装大设备流量计的，但是却有流量需求，这时小管超声波流量计就是首选。

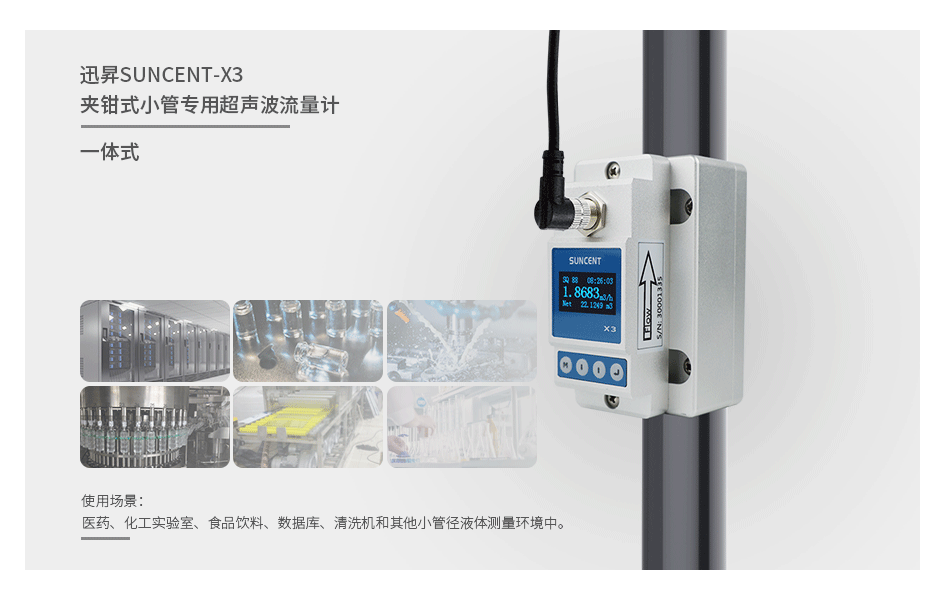

迅昇SUNCENT-X3与市场其他小管流量计什么区别？
SUNCENT-X3是一款夹钳式流量计，无需与被测液体接触即可测量流量数据，采用独家安装设计-磁吸式支架扣，只需1-2分钟就能安装好并开始测量，不需要专业知识，没有可动部件，不会有压力损失，更不需要停产停工。
硬件方面采用OLED显示屏，抄表看数据不用打灯，四个菜单按键，操作简单逻辑清楚，用过手机的都会用。
通信输出有4-20mA模拟输出，最大负载600Ω，可选配OCT上下限报警输出，通讯支持RS485输出接口。
软件方面自动记录日、月、年测量的流量累积量，最大可记录6位累积量，单位可以选择更换公英制显示。
在流量测量和生产过程中，X3具有高效稳定得测量能力，并支持多种材质多种尺寸的管道，如：不锈钢管、碳钢管、铜管、塑料管（PVC、PVDF、PPR、PPH、HDPE等），且X3还能满足不同的液体测量，如：酸、化学溶剂、酒精、饮料、水等各种洁净液体。
X3超声波流量计普遍使用在医药、化工实验室、食品饮料、数据库、清洗机和其他小管径液体测量环境中。
支持配管：
| 型号 | X3-Φ6.35 | X3-Φ9.53 | X3-Φ12.7 | X3-Φ15 | X3-Φ20 | X3-Φ25 | X3-Φ32 | X3-Φ40 | X3-Φ50 | X3-Φ63 | X3-Φ75 | X3-Φ90 |
| 管道外径 | Φ6.35 | Φ9.53 | Φ12.7 | Φ15 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 | Φ75 | Φ90 |
| 管道内径 | 4mm | 8mm | — | 10mm | 15mm | 20mm | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm |
| 标称叫法 | — | DN8 | — | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 |
| 通俗叫法 | — | 2分 | — | 3分 | 4分 | 6分 | 1寸 | 1.2寸 | 1.5寸 | 2寸 | 2.5寸 | 3寸 |
